power supply

1. энергоснабжение
2. электроснабжение
3. электропитание
4. сетевое питание
5. источник электропитания радиоэлектронной аппаратуры
6. источник питания (в электроснабжении)
7. источник питания
8. импульсный источник (электро)питания



импульсный источник (электро)питания
—
[Я.Н.Лугинский, М.С.Фези-Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.]

Тематики

• электротехника, основные понятия

EN

• switched supply
• switched mode supply
• switching supply
• power supply



источник питания
источник питания электроэнергией
-
[Интент]

источник электропитания
—
[Я.Н.Лугинский, М.С.Фези-Жилинская, Ю.С.Кабиров. Англо-русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.]

Характеристики внешних источников питания следует принимать по техническим условиям на присоединение, выдаваемым энегоснабжающей организацией в соответствии с Правилами пользования электрической энергией ...
Основными источниками питания должны служить электростанции и сети районных энергосистем. Исключение представляют большие предприятия с большим теплопотреблением, где основным источником питания может быть собственная электростанция (ТЭЦ). Но и в этом случае обязательно должна предусматриваться связь системы электроснабжения предприятия с сетью энергосистемы.
[СН 174-75 Инструкция по проектированию электроснабжения промышленных предприятий]

1.1.2 Зануление следует выполнять электрическим соединением металлических частей электроустановок с заземленной точкой источника питания электроэнергией при помощи нулевого защитного проводника.
[ГОСТ 12.1.030-81]

Параллельные тексты EN-RU

It is recommended that, where practicable, the electrical equipment of a machine is connected to a single incoming supply. Where another supply is necessary for certain parts of the equipment (for example, electronic equipment that operates at a different voltage), that supply should be derived, as far as is practicable, from devices (for example, transformers, converters) forming part of the electrical equipment of the machine.
[IEC 60204-1-2006]

Рекомендуется, там где это возможно, чтобы электрооборудование машины получало электропитание от одного источника. Если для каких-либо частей электрооборудования машины (например для электронного оборудования, работающего на другом напряжении) необходим отдельный источник питания, то, насколько это возможно, он должен являться частью (такой, например, как трансформатор, конвертор) электрооборудования этой же машины.
[Перевод Интент]



Power supplies
The required power supplies can be determined based on the criteria for definition of the installation (receivers, power, location, etc.) and the operating conditions (safety, evacuation of the public, continuity, etc.).
They are as follows:
- Main power supply
- Replacement power supply
- Power supply for safety services
- Auxiliary power supply
[Legrand]

Источники электропитания
Источники электропитания определяют по различным критериям, в соответствии с характеристиками конкретной электроустановки. Определяют типы электроприемников, их мощность, территориальное расположение и др. При этом учитывают условия эксплуатации (безопасность, требования к аварийной эвакуации людей, непрерывность технологического процесса и т. д.).
Применяют следующие источники:
- основной источник питания;
- резервный источник питания;
- аварийный источник питания систем безопасности;
- дополнительный источник питания.
[Перевод Интент]

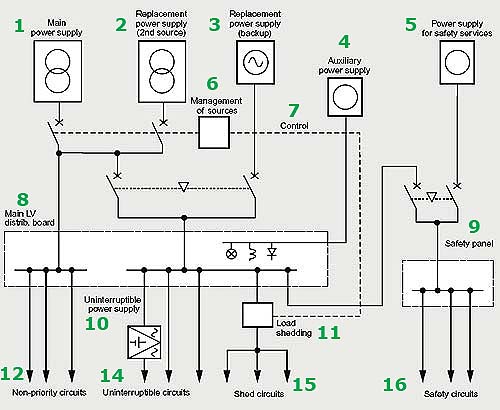

Рис. Legrand
Типовая схема электроснабжения: 1 - Main power supply - Основной источник питания
2 - Replacement power supply (2nd source) - Резервный источник питания (2-й источник)
3 - Replacement power supply (backup) - Резервный источник питания (независимый)
4 - Auxiliary power supply - Дополнительный источник питания
5 - Power supply for safety services - Аварийный источник питания для систем безопасности
6 - Management of sources - Управление источниками питания
7 - Control - Цепь управления
8 - Main LV distrib. board - Главный распределительный щит (ГРЩ)
9 - Safety panel - Панель безопасности
10 - Uninterruptible power supply - Источник бесперебойного питания
11 - Load shedding - Отключение нагрузки
12 - Non-priority circuits - Цепи неприоритетной нагрузки
14 - Uninterruptible circuits - Цепи бесперебойного питания
15 - Shed circuits - Цепи отключаемой нагрузки
16 - Safety circuits - Цепи систем безопасности

Тематики

• источники и системы электропитания
• электроснабжение в целом

Близкие понятия

• источник электрической энергии
• источник электроснабжения

Действия

• автоматическое отключение источника питания
• управление источниками питания

Синонимы

• источник питания электроэнергией
• источник электропитания

Сопутствующие термины

• аварийный источник питания
• взаимно резервируемые источники питания
• внешний источник питания
• дополнительный источник питания
• источник бесперебойного питания
• источник питания с ограничением тока
• независимый источник питания
• основной источник питания
• резервный источник питания

EN

• electric power supply
• feed element
• feed source
• incoming supply
• power source
• power supply
• power supply node
• source of power
• supply



источник электропитания радиоэлектронной аппаратуры
источник электропитания РЭА
Нерекомендуемый термин - источник питания
Устройство силовой электроники, входящее в состав радиоэлектронной аппаратуры и преобразующее входную электроэнергию для согласования ее параметров с входными параметрами составных частей радиоэлектронной аппаратуры.
[ГОСТ Р 52907-2008]

источник питания
Часть устройства, обеспечивающая электропитание остальных модулей устройства.
[http://www.lexikon.ru/dict/net/index.html]

EN

power supply
An electronic module that converts power from some power source to a form which is needed by the equipment to which power is being supplied.
[Comprehensive dictionary of electrical engineering / editor-in-chief Phillip A. Laplante.-- 2nd ed.]

Рис. ABB
Структурная схема источника электропитания

The input side and the output side are electrically isolated against each other

Вход и выход гальванически развязаны

Терминология относящая к входу

Primary side

Первичная сторона

Input voltage

Входное напряжение

Primary grounding



Current consumption

Потребляемый ток

Inrush current

Пусковой ток

Input fuse

Предохранитель входной цепи

Frequency

Частота

Power failure buffering



Power factor correction (PFC)

Коррекция коэффициента мощности

Терминология относящая к выходу

Secondary side

Вторичная сторона

Output voltage

Выходное напряжение

Secondary grounding



Short-circuit current

То короткого замыкания

Residual ripple



Output characteristics

Выходные характеристики

Output current

Выходной ток

Различают первичные и вторичные источники питания.
К первичным относят преобразователи различных видов энергии в электрическую, например:
- аккумулятор (преобразует химическую энергию.
Вторичные источники не генерируют электроэнергию, а служат лишь для её преобразования с целью обеспечения требуемых параметров (напряжения, тока, пульсаций напряжения и т. п.)

Задачи вторичного источника питания

• Обеспечение передачи мощности — источник питания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.
• Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.
• Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины для питания различных цепей.
• Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и т. д. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например для зарядки аккумуляторов) необходима стабилизация тока.
• Защита — напряжение или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.
• Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.
• Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.
• Управление — может включать регулировку, включение/отключение каких-либо цепей или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).
• Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

Трансформаторный (сетевой) источник питания

Чаще всего состоит из следующих частей:

• Сетевого трансформатора, преобразующего величину напряжения, а также осуществляющего гальваническую развязку;
• Выпрямителя, преобразующего переменное напряжение в пульсирующее;
• Фильтра для снижения уровня пульсаций;
• Стабилизатора напряжения для приведения выходного напряжения в соответствие с номиналом, также выполняющего функцию сглаживания пульсаций за счёт их «срезания».

В сетевых источниках питания применяются чаще всего линейные стабилизаторы напряжения, а в некоторых случаях и вовсе отказываются от стабилизации.
Достоинства такой схемы:

• Простота построения и обслуживания
• Надёжность
• Низкий уровень радиопомех.

Недостатки:

• Большой вес и габариты, особенно при большой мощности: по большей части за счёт габаритов трансформатора и сглаживающего фильтра
• Металлоёмкость
• Применение линейных стабилизаторов напряжения вводит компромисс между стабильностью выходного напряжения и КПД: чем больше диапазон изменения напряжения, тем больше потери мощности.
• При отсутствии стабилизатора на выход источника питания проникают пульсации с частотой 100Гц.

В целом ничто не мешает применить в трансформаторном источнике питания импульсный стабилизатор напряжения, однако большее распространение получила схема с полностью импульсным преобразованием напряжения.

Импульсный источник питания
Широко распространённая схема импульсного источника питания состоит из следующих частей:

• Входного фильтра, призванного предотвращать распространение импульсных помех в питающей сети
• Входного выпрямителя, преобразующего переменное напряжение в пульсирующее
• Фильтра, сглаживающего пульсации выпрямленного напряжения
• Прерывателя (обычно мощного транзистора, работающего в ключевом режиме)
• Цепей управления прерывателем (генератора импульсов, широтно-импульсного модулятора)
• Импульсного трансформатора, который служит накопителем энергии импульсного преобразователя, формирования нескольких номиналов напряжения, а также для гальванической развязки цепей (входных от выходных, а также, при необходимости, выходных друг от друга)
• Выходного выпрямителя
• Выходных фильтров, сглаживающих высокочастотные пульсации и импульсные помехи.

Достоинства такого блока питания:

• Можно достичь высокого коэффициента стабилизации
• Высокий КПД. Основные потери приходятся на переходные процессы, которые длятся значительно меньшее время, чем устойчивое состояние.
• Малые габариты и масса, обусловленные как меньшим выделением тепла на регулирующем элементе, так и меньшими габаритами трансформатора, благодаря тому, что последний работает на более высокой частоте.
• Меньшая металлоёмкость, благодаря чему мощные импульсные источники питания стоят дешевле трансформаторных, несмотря на бо́льшую сложность
• Возможность включения в сети широкого диапазона напряжений и частот, или даже постоянного тока. Благодаря этому возможна унификация техники, производимой для различных стран мира, а значит и её удешевление при массовом производстве.

Однако имеют такие источники питания и недостатки, ограничивающие их применение:

• Импульсные помехи. В связи с этим часто недопустимо применение импульсных источников питания для некоторых видов аппаратуры.
• Невысокий cosφ, что требует включения компенсаторов коэффициента мощности.
• Работа большей части схемы без гальванической развязки, что затрудняет обслуживание и ремонт.
• Во многих импульсных источниках питания входной фильтр помех часто соединён с корпусом, а значит такие устройства требуют заземления.

[Википедия]


Недопустимые, нерекомендуемые

• источник питания

Тематики

• источники и системы электропитания

Обобщающие термины

• устройство силовой электроники

Синонимы

• блок электропитания
• источник электропитания
• источник электропитания РЭА

EN

• electric power supply
• feed source
• feeding unit
• power box
• power device
• power module
• power pack
• power source
• power supply
• power supply device
• power supply unit
• power unit
• PSU
• source of power
• supply
• supply apparatus
• supply equipment
• supply unit



сетевое питание
-

Параллельные тексты EN-RU

Safely OS shutdown and protection from data loss during power failure

Корректное завершение работы ОС с сохранением данных при нарушении сетевого питания
[Перевод Интент]

EN

• mains supply
• power
• power supply



электропитание
-
[IEV number 151-13-75]

EN

power supply
provision of electric energy from a source
[IEV number 151-13-75]

FR

alimentation électrique, f
fourniture d'énergie électrique à partir d’une source
[IEV number 151-13-75]

2



электропитание
-
[IEV number 151-13-76]

EN

power supply
electric energy converter which draws electric energy from a source and supplies it in a specified form to a load
[IEV number 151-13-76]

FR

alimentation électrique, f
convertisseur d’énergie électrique qui prélève de l'énergie électrique à une source et la restitue sous une forme spécifiée à une charge
[IEV number 151-13-76]

Тематики

• источники и системы электропитания
• электроснабжение в целом

Действия

• нарушение электропитания
• обеспечивать электропитание для работы ...
• отключение электропитания
• подача электропитания на ...
• подвод электропитания
• поддерживать электропитание
• прерывание электропитания

Синонимы

• питание

Сопутствующие термины

• (электро)питание (электро)приемников
• (электро)питание (электро)приемников от сети переменного тока
• (электро)питание непрерывным напряжением переменного тока
• бесперебойность (электро)питания
• кабель электропитания
• категория электропитания
• линия электропитания
• надежность электропитания
• напряжение электропитания
• непрерывное (электро)питание нагрузки
• непрерывность (электро)питания
• нестабильность электропитания
• перерыв (электро)питания
• сеть электропитания
• трехфазная система электропитания
• цепи электропитания переменного (постоянного) тока

EN

• power supply

DE

• Elektrizitätsversorgung (1)
• Stromversorgungsgerät (2)

FR

• alimentation électrique



электроснабжение
Обеспечение потребителей электрической энергией.
[ГОСТ 19431-84]

Качество электрической энергии (КЭ) тесно связано с надежностью электроснабжения, поскольку нормальным режимом электроснабжения потребителей является такой режим, при котором потребители получают электроэнергию бесперебойно, в количестве, заранее согласованном с энергоснабжающей организацией, и нормированного качества.
[В. В. Суднова. Качество электрической энергии]

Тематики

• электроснабжение в целом

Действия

• проектирование электроснабжения

Сопутствующие термины

• бесперебойность электроснабжения
• надежность электроснабжения
• нарушение электроснабжения
• нормальный режим электроснабжения
• проект электроснабжения
• электроснабжение от автономного источника питания электроэнергией

EN

• electric power supply
• electric service
• electric supply
• electricity supply
• energy supply
• incoming electrical supply
• power supply
• supply



энергоснабжение
Обеспечение потребителей энергией.
[ГОСТ 19431-84]



Тематики

• энергетика в целом

EN

• energy supply
• power delivery
• power service
• power supply
• powering

3.21 источник питания (power supply): Источник электрической энергии, к которому предполагается подключать оборудование связи (в контексте требований настоящего стандарта).

Источник: ГОСТ Р 55266-2012: Совместимость технических средств электромагнитная. Оборудование сетей связи. Требования и методы испытаний оригинал документа
